礦用扒渣機主要用於空間狹窄巷道作業的磷礦、鐵礦、金礦、銀礦、銅礦、煤礦等各種礦山及水利電力、隧道工程的礦渣挖掘及裝載施工裝車。它是由挖掘部分與裝載部分相接合，扒礦和裝載功能合二爲一，採用電機帶動液壓操作系統的生産裝置，具有安全環保
、能耗小、效率高的特點。是礦山企業必不可少的先進的採礦設備，是研發的巷道施工産品
，從而填補瞭在狹小巷道内無機械作業的空白。

該機動力源採用工額380V三相交流電源，整機採用一台交流電機和一台電動滾筒，加強型配置可選用多台電機及液壓滾筒和柴油機。

扒礦機包含行走，挖掘採集，輸送，裝車四種功能。其中液壓行走功通是通過液壓馬達，減速機，傳動軸，再到變速箱驅動車橋，490馬達具有前行、後退、自動刹車三種功能，大臂可上升、下降、左右回轉、挖掘採集的操縱由多路閥控制
，由兩個長操作杆和兩個短操作杆控制，每個操作杆控制二個動作，共十二個動作，這種方式操作靈活，即採用大型挖掘機操縱流程。

輸送，裝車功能由裝載部分完成，其輸送部分由液壓油缸控制升降，輸送架上升時可将鏟口壓低，同時輸送架前接料口與礦石接觸而更緊密，工作時更加穩定，同時可以集合散料，平整場地。傳送帶寬度爲600~800mm，不同車型過料口不同尺寸，對於皮帶寬度也不同，型号越大的機器對應皮帶寬度越寬，龍門過瞭可也就越寬。傳送速度爲600mm~900mm/秒，傳送帶由4Kw電動滾筒帶動，使輸送部分性能更穩定，使用壽命更長。

整車液壓系統由一台電機爲動力帶動右旋高壓齒輪泵，液壓油通過540齒輪泵輸入一台多路閥中，通過操作杆實現對各操作裝置的控制。

整機電路系統採用按鈕、接觸器，實現對電機和電滾笥的控制，可選裝漏電斷路器，在0.5秒内自動斷電，確保人身和設備安全。

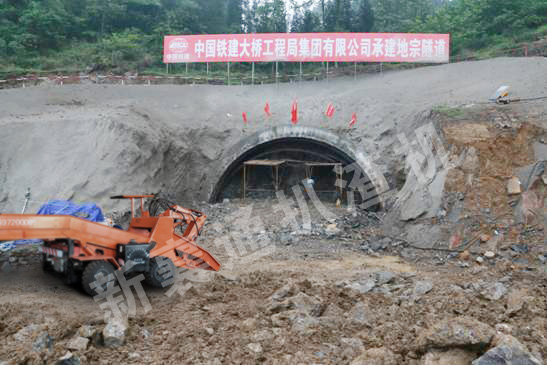

扒渣機工作場地

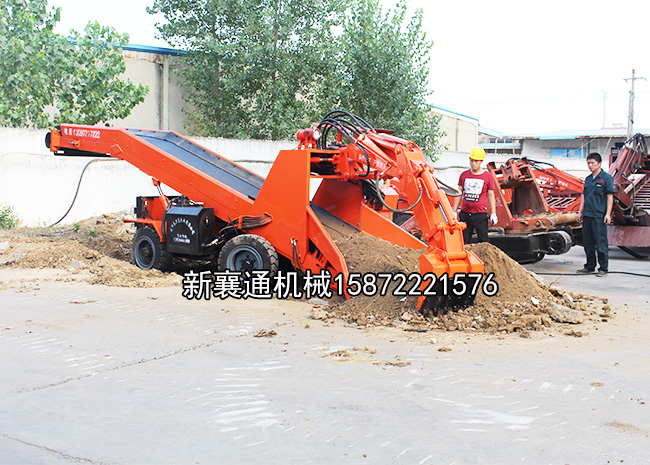

扒渣機試機施工現場

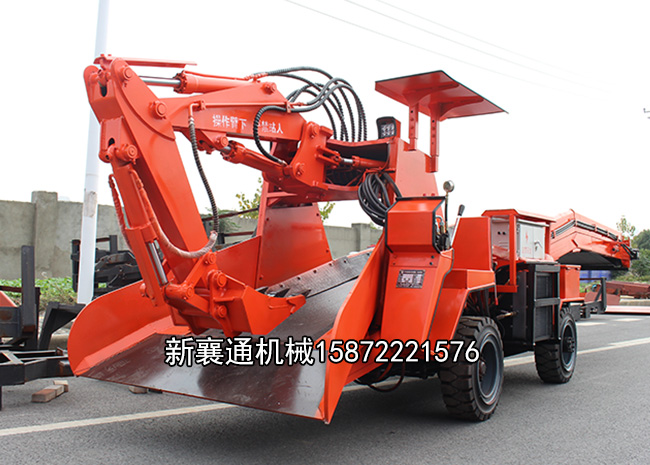

大型扒渣機圖展
